Rotativ Stanzen
Präzises Stanzen
von Etiketten, Verpackungen
und Spezialprodukten
von Etiketten, Verpackungen
und Spezialprodukten
Rotatives Stanzen von Film, Folien, Papier, Kartonagen und Nonwovens
Präzises Stanzen für Etiketten, Verpackungen und Spezialprodukte
Ob Einzelstanzen, Kombi-Stanzen oder Profilstanzen – mit Schobertechnologies erreichen Sie höchste Präzision und Effizienz. Unsere rotativen Stanzeinheiten sind vielseitig einsetzbar und bieten maximale Flexibilität für Etiketten, Verpackungen und technische Anwendungen. Profitieren Sie von einer langen Standzeit und verlässlicher Qualität.
Seit 75 Jahren hat Schober die Stanztechnologie in der Druck-, Verpackungs-, Hygiene- und Medizinbranche konstant weiterentwickelt, verfeinert und optimiert. Rotations-Stanztechnologie kommt zum Tragen, wenn die zu entfernenden Partikel zu klein für einen Schneidprozess sind oder Schwierigkeiten beim Abtransport bereiten. Rotationsstanzlösungen werden sowohl im Laborbetrieb als auch der industrielle Produktion eingesetzt - entweder als eigenständige Offline-Lösung oder inline in Verarbeitungsanlagen. Auch bei unterschiedlichstem Material kann der klassische Workflow (abrollen, stanzen, trennen & aufrollen) eingehalten werden. Gratfrei bei Materialbreiten von bis zu 2000 mm und Geschwindigkeiten von bis zu 800 m/min. Abfälle können auch bei extrem engen Stanzbildern (mit Lochdurchmesser von 0,5 mm) gesichert durch den Gegenstanzzylinder entfernt werden.
Lochungen für Verpackungen, Etiketten & technische Produkte
Präzises Stanzen von Löchern für funktionale und dekorative Anwendungen
Schober bietet Technologien für präzise Lochungen, die sowohl funktionale als auch optische Anforderungen erfüllen. Von Transport- und Mikrolochungen bis zu dekorativen Anwendungen – unsere rotativen Systeme gewährleisten gleichmäßige Qualität, hohe Geschwindigkeit und maximale Flexibilität.
Hochleistungsstanzaggregate werden z. B. eingesetzt für das Anbringen von Ausgießöffnungen oder Trinkhalmlochungen in Flüssigkeitsverpackungen. Diese Ausstanzung kann inline in der Druckmaschine durchgeführt werden oder im Extruder. Schobertechnologies fertigt Aggregate mit Arbeitsbreiten von bis zu 1800 mm, ausgelegt für mechanische Geschwindigkeiten von bis zu 800 m/min.
Rotationsstanzwerkzeuge für Dachfirst Abdeckungen
Inline-Aggregat zur Herstellung von Formstanzungen in Faltschachteln
Aggregat zum Stanzen von Sicherheitsstreifen
Stanzaggregat für Ausgussöffnungen
Stanzaggregat für Trinkhalmöffnungen
Eckenabrundungen für Etiketten, Verpackungen & Spezialprodukte
Sauberes und präzises Eckstanzen
Mit den Eckenabrundungstechnologien von Schober lassen sich Etiketten, Verpackungen und Spezialprodukte sauber und präzise verarbeiten. Unsere rotativen Systeme ermöglichen gleichmäßige Rundungen bei verschiedensten Materialien – zuverlässig auch bei hohen Stückzahlen.
Eckenabrundungen dienen als Schutz und zur Verschönerung von Produkten. Da üblicherweise Produkte zu mehreren Nutzen verarbeitet werden, befinden sich die Eckenabrundungen zwischen aneinander liegenden Produkten. Die Eckenabrundungen sind in den meisten Fällen so klein, dass der entstehende Abfall nicht gesichert geschnitten oder abgeführt werden kann. Aus diesem Grund werden Eckenabrundungen gestanzt und über den Gegenstanzzylinder sicher abgeführt.
Stanzaggregat für Teeanhänger
Stanzaggregat für Parkscheine
Profilstanzen für komplexe Konturen und spezielle Anwendungen
Hochpräzise Profilstanztechnologien
Die Profilstanztechnologien von Schober ermöglichen die präzise Bearbeitung komplexer Formen und Konturen. Ob für Etiketten, Verpackungen oder technische Spezialanwendungen – unsere Systeme bieten maximale Genauigkeit, Effizienz und Standzeit.
Schobertechnologies verfügt über Fertigungsanlagen, die das Herstellen hochkomplexer Stanzkonturen ermöglicht. Komplexe Stanzkonturen werden z.B. bei technisch anspruchsvollen Produkten verwendet oder als Sicherheitsmerkmal bei Wertsachen/Dokumenten.
Stempel- und Matrizenbüchsen mit frei konfigurierbaren Sonderformen
Inline-Rotationsstanzaggregat zur Herstellung von Formstanzungen in Faltschachteln
Stanzaggregat für Diagnosestreifen
Stanzaggregat für absorbierende Materialien
Kombistanzen für maximale Flexibilität in der Verarbeitung
Effiziente Kombination von Stanztechnologien
Mit den Kombi-Stanzsystemen von Schober lassen sich unterschiedliche Verfahren in einem flexiblen Produktionsschritt kombinieren. Das Ergebnis: höhere Effizienz, kurze Rüstzeiten und präzise Ergebnisse – ideal für Etiketten, Verpackungen und Spezialprodukte.
Kombinierte Stanzaggregate werden eingesetzt, wenn enge Toleranzen zwischen Längsschnitt und Formstanzung / Eckenabrundung vorgeschrieben sind (z.B. bei der Herstellung von Tee-Etiketten und Tee-Beuteln). Die Positionierung des Aggregates bzw. der Werkzeuge wird durch eine präzise Querverstellung erreicht.
Beim Einrichten der Maschine kann der Schneidmessersatz mit einem Handgriff außer Eingriff gebracht werden. Das genaue und sichere Anlegen des kompletten Messersatzes erfolgt über einen Exzenterhebel. Die Längsschneidstation kann auch in bestehende Maschinen, wie z.B. Etikettendruckmaschinen, o.ä. integriert werden.
Aggregat mit kombiniertem Stanz- und Formschneidzylinder für Sicherheitsetiketten
Kombiniertes Stanz-und Längsschneidaggregat für Teebeutel
Mikrolochungen für Funktionalität & Design
Präzise Mikroperforationen für Verpackungen und Spezialprodukte
Schobertechnologies ermöglicht präzise Mikrolochungen, die sowohl funktionale (z. B. für atmungsaktive Verpackungen) als auch optische Anforderungen erfüllen. Unsere rotativen Systeme bieten gleichmäßige Qualität, hohe Geschwindigkeit und maximale Prozesssicherheit.
Mikrolochungen dienen z.B. der Herstellung von Abreißperforationen in Briefmarkenheften. Die Löcher haben einen Durchmesser von 0,5 mm, bei einem Abstand von 1,5 mm. Eine sichere Abfallentfernung ist durch den Einsatz eines Matrizenhohlzylinders gewährleistet, dies bei Arbeitsbreiten von bis zu 500 mm. Diese Aggregate können in Endlosformulardruckmaschinen eingebaut werden. Die Antriebsverbindung erfolgt auf mechanischem oder elektronischem Weg. Änderungen am Stanzbild oder das Anbringen von Sicherheitsperforationen können durch das einfache und sichere Auswechseln von Stempel- und Matrizenleisten vorgenommen werden.
Auch können Flächenlochungen für Tee-Sticks erzeugt werden. Diese neuartige Verpackung für Tee besteht aus einem Laminat (Aluminium, PE und PET) mit einem sehr engen Stanzbild (aneinandergereihte Löcher mit einem Durchmesser von 0,5 mm). Schobertechnologies liefert Stanzaggregate oder die komplette Folienstanzmaschine mit Druckmarkensteuerung für bis zu 4 Nutzen quer zur Laufrichtung.
Stanzaggregat für Briefmarken
Stanzaggregat für Airlaid
Stanzaggregat für Pflasterlochungen
Stanzaggregat für Sicherheitslochungen
Nadelung für präzise Mikroperforationen
Effiziente Technologie für Mikroperforationen
Mit der Nadelungstechnologie von Schober entstehen präzise Mikroperforationen, die optimal für Verpackungen, Folien und technische Produkte geeignet sind. Das Verfahren sorgt für gleichmäßige Ergebnisse, lange Standzeiten und hohe Effizienz in der Produktion.
Filme, Folien, Schaumstoffe, Papiere und Laminate werden oft als gelochtes Verpackungsmaterial verwendet. Solche Mikrolochungen werden durch Nadel oder Mikroperforierzylinder erzeugt. Je nach Materialart kann dies kalt oder beheizt, bei einer Perforationsdichte von bis zu 100 Löcher pro cm², erfolgen. Neben dem Nadeln von Verpackungsmaterialien gibt es noch weitere Anwendungsgebiete wie z.B. Hygieneartikel, Filter sowie Kunstleder für die Automobil- und Möbelindustrie.
Transportlochungen für sichere Weiterverarbeitung
Unsere Transportlochungstechnologien garantieren eine zuverlässige und präzise Verarbeitung in Förder- und Weiterverarbeitungssystemen. Sie sorgen für Prozesssicherheit, gleichmäßige Ergebnisse und hohe Effizienz – insbesondere in der Etiketten- und Verpackungsproduktion.
Transportlochungen dienen der präzisen Führung von Materialien in Weiterverarbeitungsprozessen. Diese können sowohl registergenau zu einer bedruckten Bahn erzeugt werden oder in einer gleichmäßigen Teilung für unbedruckte Materialien. Aus Gründen der Wirtschaftlichkeit sind runde Transportlochungen zu bevorzugen, wobei in Einzelfällen auch rechteckige, ovale oder Sonderformen verwendet werden können.
Stanzaggregat für Transportlochungen von Endlosformularen
Stanzeinschub für Transportlochungen von Selbstklebeetiketten
Vorteile des Rotationsstanzens auf einen Blick
Material sparen, Ressourcen schonen. Unsere Aggregate können Online- oder Offline in bereits bestehende Anlagen eingebaut werden. Außerdem wird die Lebenszeit der Stanzaggregate und -maschinen deutlich verlängert, da in unserem Ersatzteil-Shop Stanzwerkzeuge schnell und unkompliziert nachbestellt werden können.
Bewährte und präzise Technologie
Grat und staubfreier Stanzprozess
Sichere Absaugung der Stanzabfälle
Testzentrum zur Prozessvalidierung
Fragen & Antworten
Einen einfachen Test können Sie mit einem handelsüblichen Locher durchführen. Lässt sich das Material lochen, stehen die Chancen gut. Für weitere Tests können Sie uns gerne in Absprache Materialmuster zusenden, die wir in unserem Hause für Sie rotativ lochen können. Für weitere Tests steht in unserem Haus eine Testanlage zur Verfügung.
Papier und Karton von ca. 30 bis ca. 600 gr/m2, Filme und Folien von ca. 20 µm bis 500 µm, dünne Metalle von ca. 20 µm bis 150 µm, abhängig von der Stabilität und den Trenn Eigenschaften des Materials.
In Abhängkeit vom Produktbild, wird der Aufbau der Stanzwerkzeuge definiert. Für enge Lochabstände verwenden wir Spezialstempelhalter mit Tellerlochscheiben. Für weitere Lochabstände auswechselbare Stempel und Matrizen.
Sofern der Werkzeugaufbau dies zulässt und es wirtschaftlich ist, können Stempel und Matrizensegmente gefertigt werden, die ein Nachschleifen ermöglichen. Falls nicht, können zumindest im Idealfall die Stempel und Matrizen getauscht werden. Dies bietet sich insbesondere bei Standardlagerware an. Bei sehr engen Lochabständen muss unter Umständen das Werkzeug ersetzt werden, wenn es verschlissen ist.
Grundsätzlich ist dies möglich, wobei wir in solch einem Fall nur für die fachmännische Fertigung des Werkzeugs garantieren können, nicht jedoch für die Funktion.
Wenn es sich um eine Nachbbestellung für ein Schober Aggregat handelt, ist dies möglich. Für Fremdfabrikate können wir nur für die fachmännische Fertigung der Stempel und Büchsen garantieren, nicht jedoch für die Funktion.
Grundsätzlich lassen sich nahezu alle Formen (rund, rechteckig, langloch, freiform) von 0,5 bis 30 mm stanzen, wobei ein Stanztest im Vorfeld empfohlen wird und minimale Radien in den Ecken notwendig sind.
Der Stanzabfall wird vom Stempel in das Matrizenwerkzeug gedrückt. Von dort aus können diese abgesaugt werden. Je nach Anforderung kann Schobertechnologies die entsprechende Absauganlage liefern oder der Kunde diese Vor-Ort mit einem lokalen Anlagenbauer realisieren.
Schobertechnologies kann das Stanzaggregat mit einem Antriebszahnrad versehen oder einen Wellenzapfen vorsehen, auf dem der Kunde eine Kupplung mit Antriebsmotor befestigt. Auch liefert Schobertechnologies Antriebseinheiten zur Integration in Kundenanlagen
Unsere Stanzaggregate sind modular aufgebaut, wobei diese in den meisten Fällen auf die Kundenanforderung angepasst werden.
Sofern es die Platzverhältnisse zulassen, ist dies in den meisten Fällen möglich
Die Lebensdauer ist abhängig vom zu stanzenden Material. Je nach Auflagengröße und Stanzgeometrie bietet Schobertechnologies unterschiedliche Materialien für Stempel und Matrize an. Von SuCR, HSS, Longlife bis hin zu Hartmetall, sofern möglich.

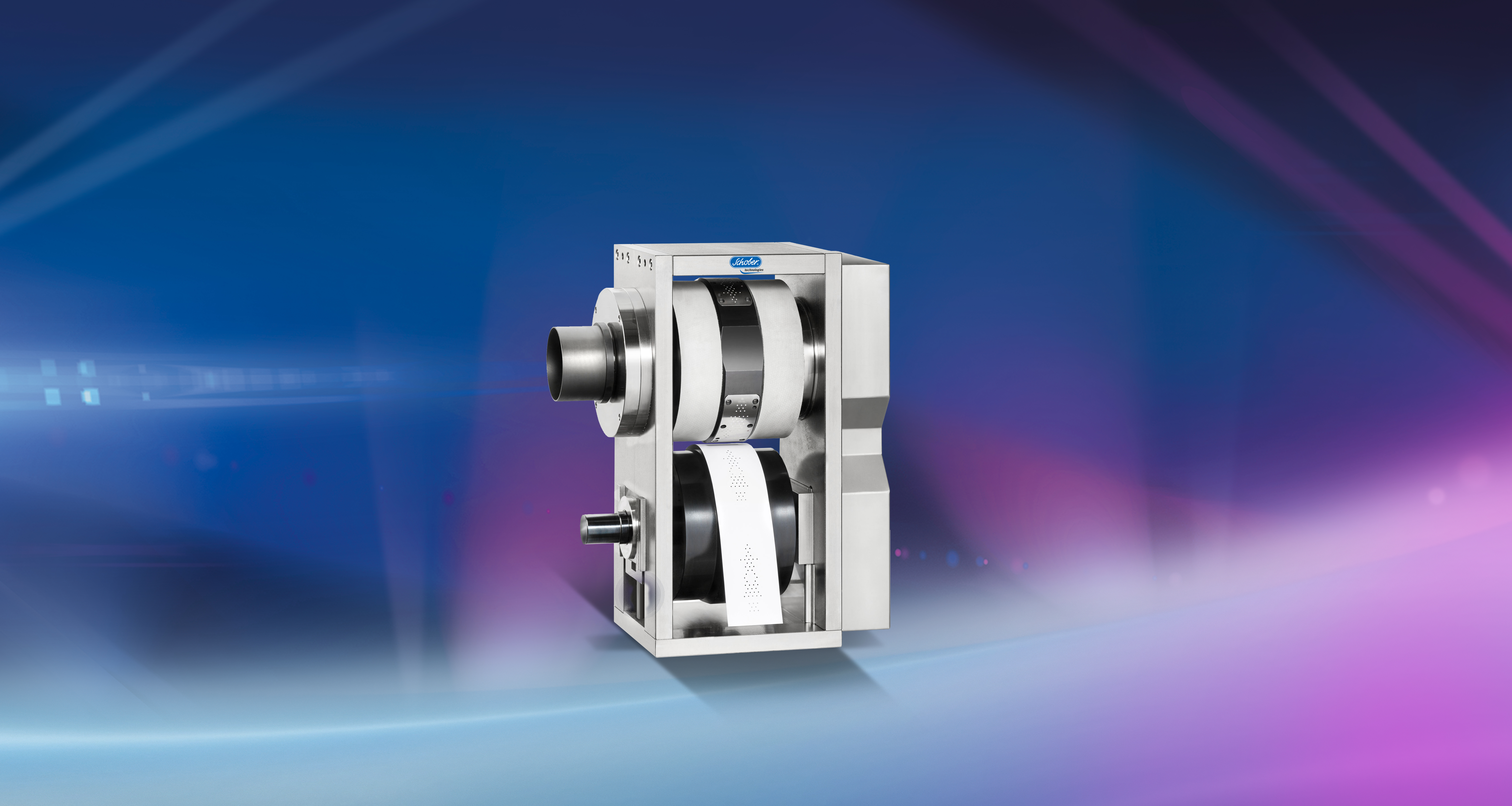

Schobertechnologies Stanzaggregate
Maximale Präzision und Wirtschaftlichkeit

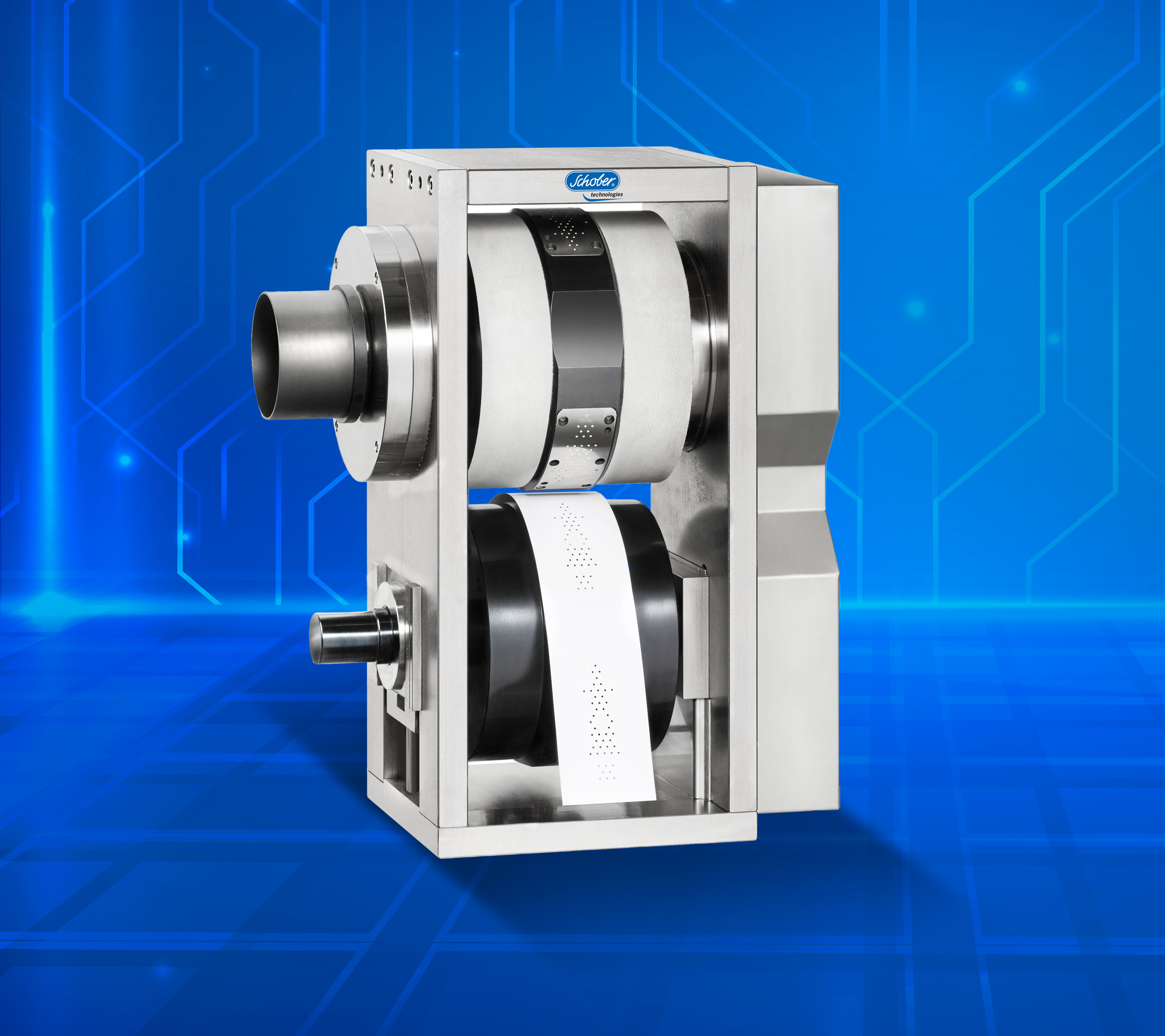

Schobertechnologies Stanzaggregate sind insbesondere zur Herstellung von Profil- und Sonderstanzungen geeignet. Sie bestehen aus einem stabilen, hochpräzisen Rahmen aus Guß und verfügt über Hochgenauigkeittslager. Perfektes Stanzen mit gepaarten Materialien (Hartmetall, Longlife, HSS oder Super CR) garantieren lange Einsatzzeiten bei höchster Beanspruchung für Arbeitsbreiten bis 1.800 mm und Arbeitsgeschwindigkeiten bis 800 m/min. Auch eine Integration in vorhandene Produktionsanlagen ist problemlos möglich.
Stempel und Matrizenbüchsen
Frei wählbare Stanzkonturen möglich
Bei uns erhalten alles was Sie zum hocheffizienten Stanzen benötigen. Wir haben nicht nur Stempel und Büchsen im unserem Sortiment, Sie können auch Ihre Werkzeuge bei uns ganz nachhaltig nachschärfen lassen.
Schauen Sie in unseren Online-Shop, denn hier können Sie jederzeit schnell und unkompliziert Ersatz- und Verschleißteile bestellen.
Ein Überblick über unsere leistungsstärksten und innovativsten Maschinen im Bereich Stanzen

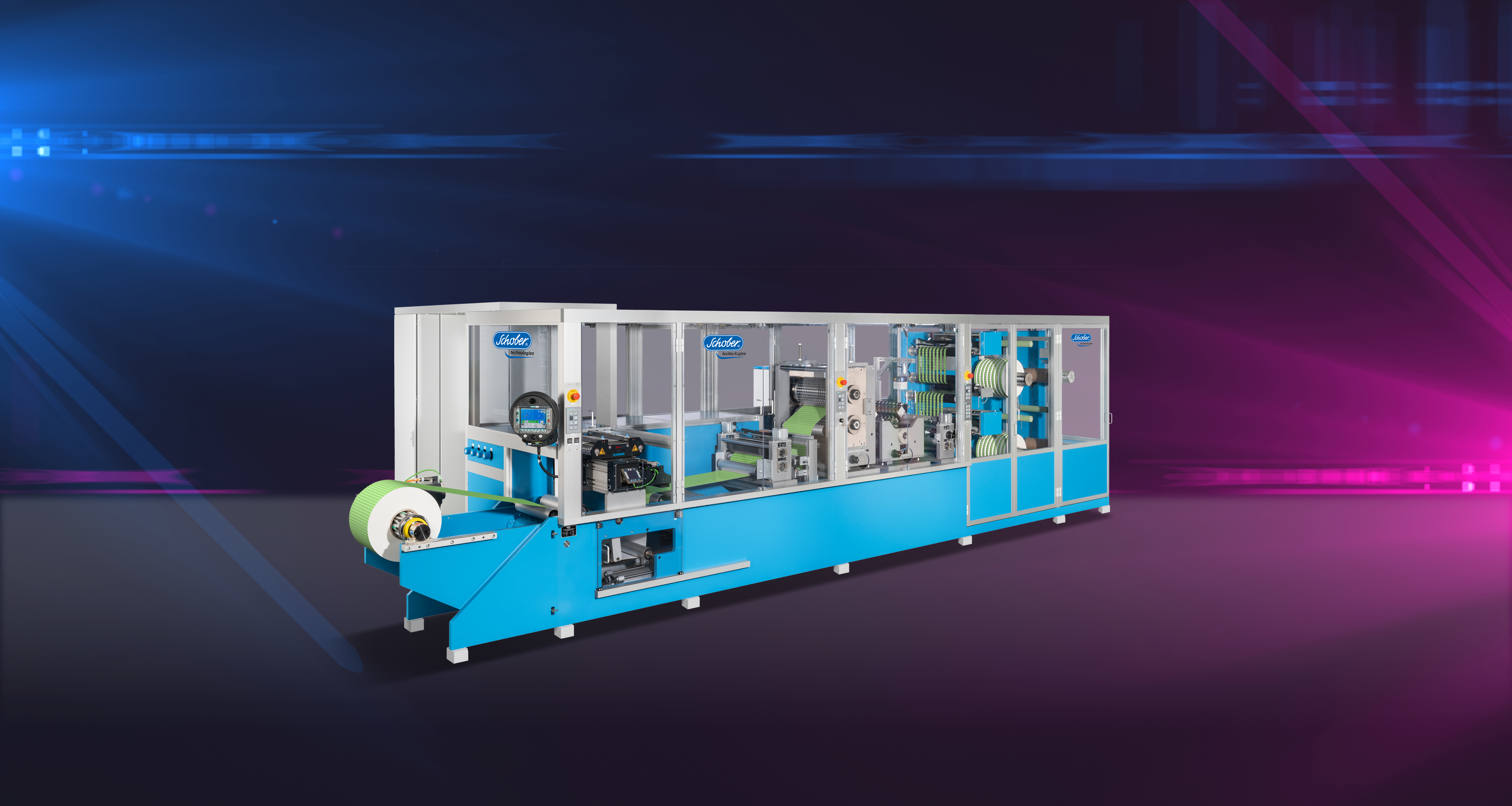

RSR – Rotationsstanzmaschine
Präzises Stanzen von Film, Folien, Papier, Kartonagen und Nonwovens
Ob Einzelstanzen, Kombi-Stanzen oder Profilstanzen – mit Schobertechnologies erreichen Sie höchste Präzision und Effizienz.
Mehr erfahren

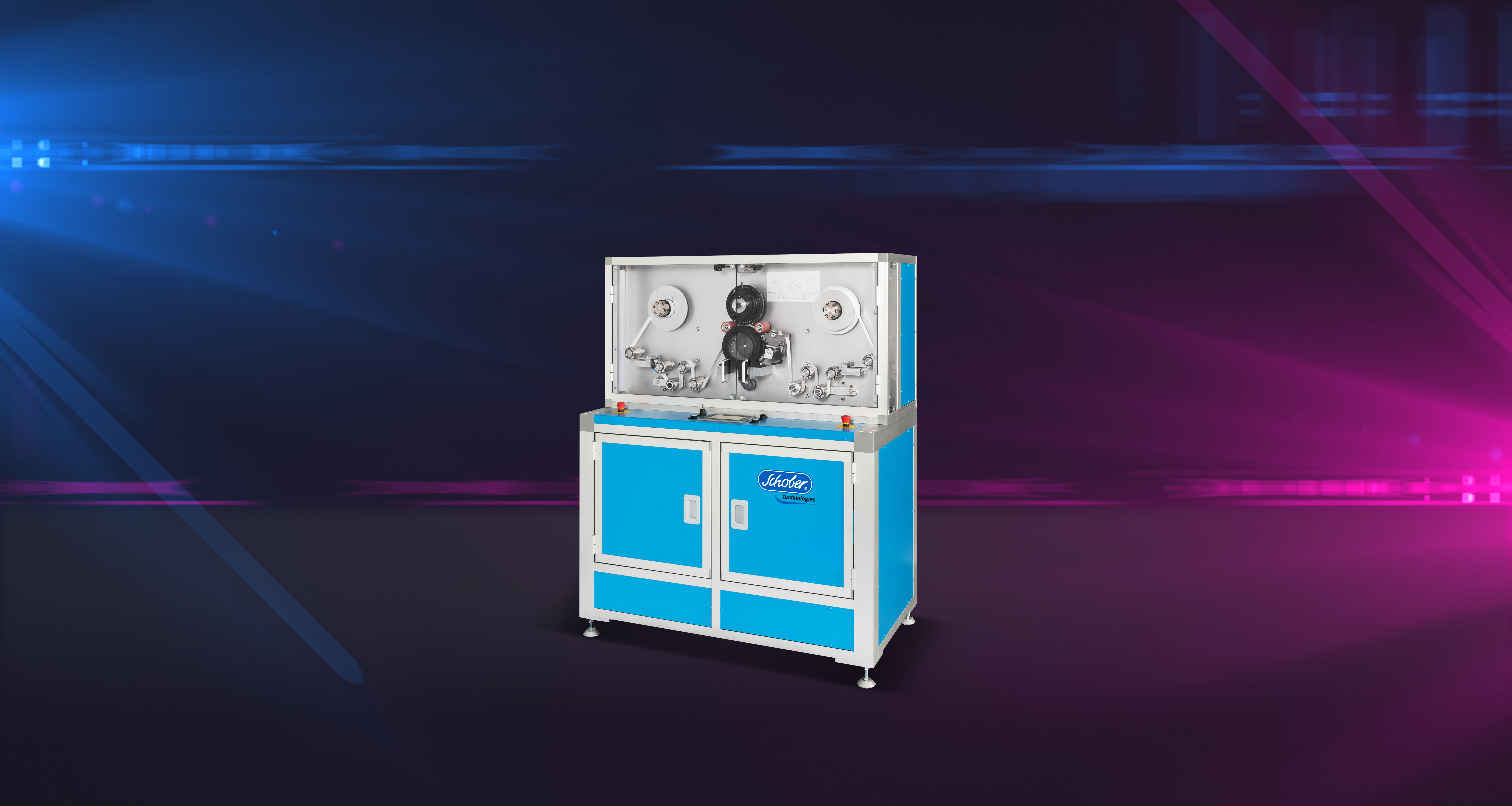

FLSM – Filmlochstanzmaschine
Schmalbahn-Lochung von Filmen, Folien, Nonwovens & Kartonagen
Die perfekte und wirtschaftliche Lösung zum Lochen von Materialien für die Medizintechnik und Elektronik-Industrie.
Mehr erfahren
