Schneiden & Perforieren für flexible Materialien und Verpackungen
Längs-, Quer-, Kontur-, Halbschnitte und Perforationen
Mit unseren Technologien für rotatives Schneiden und Perforieren erzielen Sie präzise Ergebnisse bei unterschiedlichsten Materialien. Ob gerade Schnitte, Kurvenschnitte, Formschnitte oder Mikroperforationen – unsere Systeme sind auf maximale Effizienz und Qualität ausgelegt. Ideal für Anwendungen in Verpackungen, Etiketten und technischen Produkten.
Schobertechnologies entwickelt, fertigt und liefert Rotationswerkzeuge, -aggregate oder komplette Fertigungslinien in unterschiedlichsten Ausführungen. Unter anderem zum mechanischen Schneiden oder Perforieren mittels Schneid- und Gegendruckzylinder oder Trennen anhand von Kreismesser oder Industrieklinge. Die Materialpaarung kann speziell auf Ihren Anwendungsfall abgestimmt werden. Beim Rotationsschneiden sind Produktionsgeschwindigkeiten von bis zu 600 m/min keine Seltenheit.
Die unterschiedlichen Schneidprozesse werden unter anderem verwendet bei der Herstellung von aseptischen Verpackungen, Blisterverpackungen, Batterien & Brennstoffzellen, Faltschachteln, Getränketrägern, Zigarettenverpackungen, Taschentuch-, Tee- & Kaffeeverpackungen, Teststreifen, Damenbinden, Windeln, Inkontinenzprodukten, Pads, Solarzellen, …
Formschnitt-Technologien für komplexe Konturen
Hochwertiges Konturschneiden erzielen
Mit unseren Formschnitt-Technologien lassen sich auch komplexe Konturen in höchster Qualität realisieren. Die rotativen Systeme von Schober kombinieren Flexibilität, Präzision und Produktivität – ideal für individuelle Verpackungsformen, Etiketten und Spezialprodukte.
Rotationsschneidmaschinen werden unter anderem eingesetzt für das Formschneiden von Materialien, Laminaten, Vliesstoffen und Folien ab 10 μm Stärke. Mittels moderner CNC-Technik können nahezu alle vorstellbaren Schneidkonturen hergestellt werden. Für kleine Auflagen bieten sich HSS-Schneidzylinder mit eingearbeiteten Schneiden aus legiertem Werkzeugstahl oder Magnetzylinder mit Schneidblechen an. Bei größeren Auflagen werden vorzugsweise Schneidsegmente aus hochlegierten Stählen, pulvermetallurgischen Materialien oder Hartmetall verwendet. Segmentierte Werkzeuge ermöglichen das Ersetzen einzelner Schneidsegmente im Falle von Beschädigungen. Als Schneid-Gegendruckmaterialien bieten sich Werkzeugstähle, pulvermetallurgische Stähle oder Hartmetalle an. Auch können zusätzlich Beschichtungen, abhängig vom Einsatzbereich (Antihaft, Antikorrosion, Verschleißschutz, …), verwendet werden.
Die Schneidzylinder können in vorhandene Verarbeitungsaggregate eingebaut oder in hochwertige Verarbeitungsaggregate von Schobertechnologies integriert werden. Schobertechnologies-Aggregate bieten zahlreiche Möglichkeiten zur mikrometrisch genauen Einstellung und Überwachung des Schneid-/Verarbeitungsspalts. Exaktes Trennen der Produkte, hohe Lebensdauer und gezielte Verschleißkompensation verstehen sich von selbst.
Kombiniertes Schneid/Rillwerkzeug
Schneidzylinder mit Saug-Blasluft für Damenbinden
Schneidaggregat für Zigarettenschachteln
Rotationsschneid- und Perforieraggregat für Blister
Schneidzylinder für Windeln mit Mittenabsaugung
Schneidaggregat für Sichtfenster

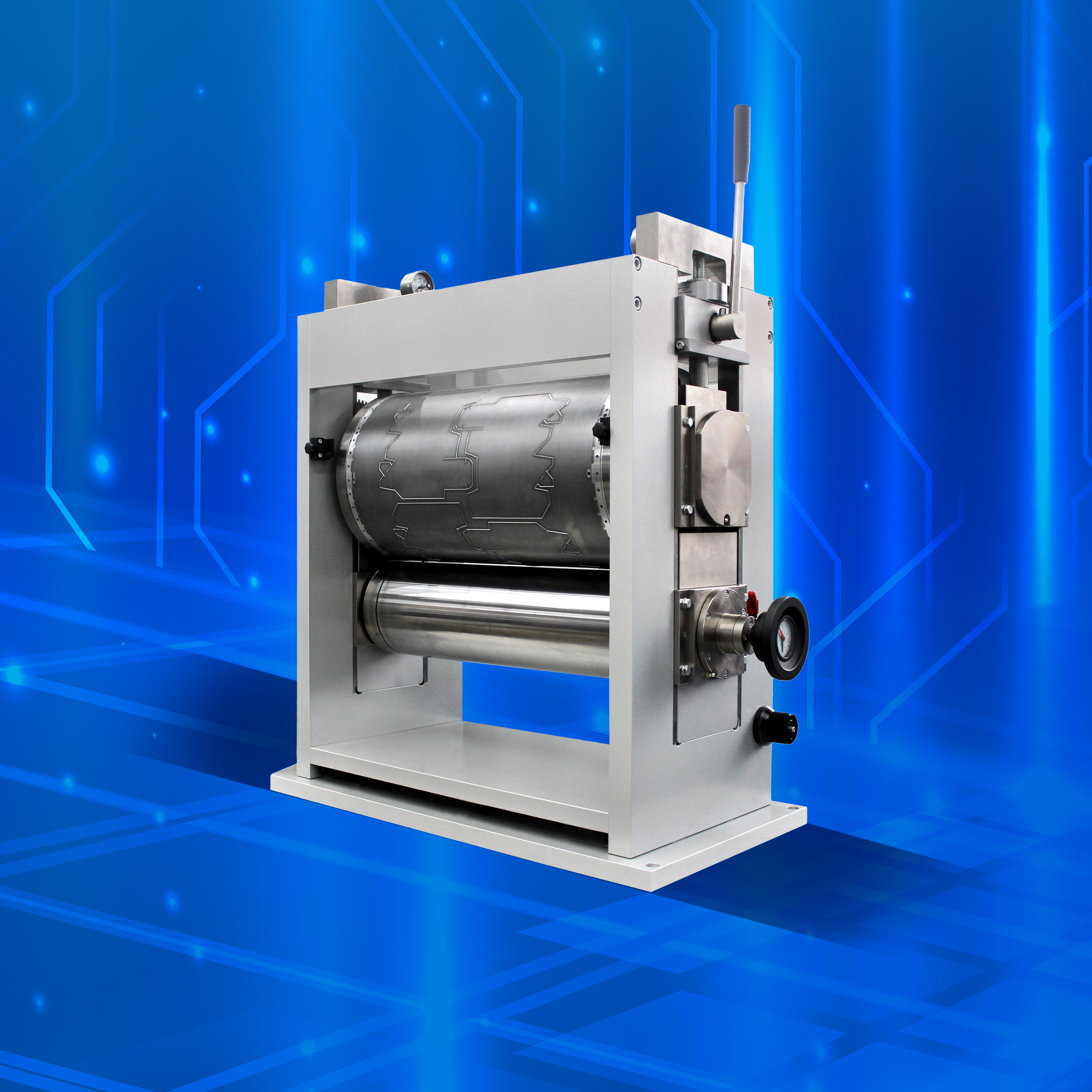

Aggregat mit Magnetzylinder und Schneidblechen
Hochgeschwindigkeitsaggregat mit Schnellabhebung
Schneidwalze für OP-Handschuhe
Halbschnitt & Anschnitt für flexible Materialbearbeitung
Präzise Trennung ohne Beschädigung des Trägermaterials
Beim Halbschnitt bzw. Anschnitt werden Materialschichten präzise getrennt, ohne das Trägermaterial zu beschädigen. Schobertechnologies gewährleistet dabei höchste Genauigkeit, lange Werkzeugstandzeiten und eine effiziente Produktion. Ideal für die Etiketten- und Verpackungsindustrie.
Halbschnitte (z.B. für Öffnungshilfen oder selbstklebende Etiketten) dienen dem gezielten Anschneiden oder Perforieren von einlagigen oder mehrlagigen Materialien, die auch mit Barriere Eigenschaften ausgestattet sein können. Beim Anschnitt wird nur ein Teil der Materialstärke geschnitten. Da oft auch dünne Materialien angeschnitten werden, ist eine präzise Zustellung erforderlich. Die mikrometrisch exakte Zustellung erfolgt über konische Laufringe (Gap Control System) oder elektronisch über ein spielfreies Spindelsystem.
Schneidaggregat mit Gap Control System (GCS)
Aggregat mit Magnetzylinder und Gap Control System (GCS)
Etiketten-Schneidaggregat mit Gitteraufrollung
Längsperforationen für Verpackungen, Etiketten & technische Anwendungen
Hochpräzise Längsperforationen
Unsere Lösungen für Längsperforationen ermöglichen präzise Ergebnisse bei unterschiedlichsten Materialien – von Folie über Papier bis Karton. Die rotativen Systeme bieten gleichmäßige Qualität, hohe Geschwindigkeit und maximale Flexibilität – perfekt für Verpackungen, Etiketten und technische Anwendungen.
Längsperforationen werden häufig mit Perforierrädern in Rollenschneidmaschinen erzeugt. Neben Längsperfortionen (zum Trennen von Materialien) werden in einigen Fällen Wellenperforationen erzeugt. Solche Sonderformen dienen häufig als Sicherheitsmerkmal. Die Perforierräder können mit Hilfe der Messerhalter pneumatisch angeschwenkt und abgehoben werden. Der Schneidspalt zwischen Gegendruckzylinder und den Perforierräderm ist mit Hilfe einer, im Messehalter integrierten, Einstellvorrichtung für jedes Messer einzeln, präzise einstellbar. Dies hat den Vorteil, dass neue und bereits nachgearbeitete Perforierräder gleichzeitig verwendet werden können. In der Regel werden die Perforierräder durch die Materialbahn, bzw. indirekt durch den Gegendruckzylinder angetrieben. Arbeitsbreiten bis zu 1000 mm, bei Arbeitsgeschwindigkeiten bis zu 300 m/min, sind keine Seltenheit. Der Gegendruckzylinder wird meistens über einen Servo-Motor angetrieben. Neben den Perforiermaschinen, Aggregaten und Messerhaltern liefert Schobertechnologies Standard-Perforiermesser ab Lager. Sondergrößen können zeitnah auf Anfrage geliefert werden.
Perforierkreismesser
Längsperforieraggregat
Scherenschnitt für saubere Kanten und präzise Ergebnisse
Hochwertige Schnitte auch bei hohen Produktionsgeschwindigkeiten
Mit der Scherenschnitt-Technologie von Schober erzielen Sie saubere Schnittkanten und exakte Ergebnisse selbst bei hohen Produktionsgeschwindigkeiten. Das Verfahren eignet sich für eine Vielzahl von Materialien wie Folien, Papier oder Karton und garantiert gleichbleibende Qualität und Effizienz in der Fertigung.
Beim Scherenschnitt greift das Obermesser in die Schneidkante des Untermessers ein, welches durch eine Feder gegen die Schneidkante des Untermessers gedrückt wird. Durch das gezielte Abscheren des Materials wird eine glatte Schneidkante erzeugt. Diese Art von Messern findet ihren Einsatz in Endlosformular- und Etikettendruckmaschinen, Hochleistungsrollenschneidmaschinen sowie in Fertigungsanlagen mit Hochleistungsschneidsystemen für die Verarbeitung von Papier, Folien, Laminaten und Kartonagen. Schobertechnologies liefert Schneidobermesser ab Lager. Schneiduntermesser und Schneidmesserhalter können zeitnah geliefert werden. Aggregate zur Aufnahme der Messer werden bei Bedarf kundenspezifisch gefertigt. Zusätzlich sind Schleifmaschinen erhältlich, die das Schleifen von Kreismessern vor Ort ermöglichen.
Federkreismesser & Untermesser für Scherenschnitt
Aggregat mit mechanischer Anstellung der Federkreismesser
Messerhalter - pneumatisch betätigt
Quetschschnitt für kosteneffizientes Schneiden
Eine bewährte Methode für wirtschaftliches Schneiden
Der Quetschschnitt ist ein bewährtes Verfahren für das wirtschaftliche Schneiden flexibler Materialien. Schober-Systeme bieten dabei hohe Prozesssicherheit und Effizienz, besonders in der Verarbeitung von Papier, Folien und Etikettenmaterialien. Eine Lösung, die sich durch einfaches Handling und Kosteneffizienz auszeichnet.
Beim Quetschschnitt wird das Schneidmesser gegen eine glatte Unterlage (Gegendruckzylinder) gedrückt. Im Gegensatz zum Abscheren erfolgt das Trennen des Materials durch Verdrängung. Das Messer wird in den meisten Fällen durch die Materialbahn (Gegendruckzylinder) angetrieben. Schobertechnologies liefert Schneidmesser zum Einbau in vorhandene Messeraufnahmen oder Schober Messeraufnahmen für Verarbeitungsanlagen.
Schneid- und Perforierkreismesser
Schober Kreismesserhalter wechselweise mit mechanischer oder pneumatischer Anstellung
Querschnitt & Querschnittsperforation für vielseitige Anwendungen
Effiziente Querschneide- und Perforationsprozesse
Mit den rotativen Querschnitt- und Perforationstechnologien von Schober lassen sich Materialien präzise und gleichmäßig in Querrichtung bearbeiten. Ob für Verpackungen, Etiketten oder technische Anwendungen – unsere Systeme stehen für höchste Genauigkeit, lange Standzeit und effiziente Produktion.
Querschneidemesser, gehärtet und geschliffen, hergestellt aus hochlegiertem Stahl finden ihre Anwendung in elektronisch gesteuerten Querschneidmaschinen. Querschneidmesser und Perforierlinien können mechanisch oder pneumatisch (Schnellwechselvariante) gespannt werden. Schobertechnologies liefert ab Lager Standard Schneid- & Perforierlinien in marktüblichen Abmessungen und Schnitt/Steg Teilungen. Sowohl als Stückware als auch auf Rolle. Sonderausführungen können zeitnahe geliefert werden.
Querperforierzylinder mit pneumatisch betätigten Schnellspannleisten (Sisprint)
Querperforierzylinder mit mechanischen Spannleisten
Formatvariabler Querschnitt von Folien
Querschneidaggregat mit auswechselbaren Schneidmessern für Fluff und Nonwovens
Querschneider für Bogenabschlag (Kartonage) mit auswechselbaren Schneidmessern
Querschneidmesser
Querschneid- & Querperforierlinien
Klingenschnitt-Technologie für flexible Schneidaufgaben
Präzises Schneiden bei langer Standzeit
Der Klingenschnitt ermöglicht präzise Ergebnisse bei unterschiedlichsten Materialien und überzeugt durch eine lange Werkzeugstandzeit. Schober kombiniert höchste Schneidqualität mit effizientem Materialeinsatz – ideal für Anwendungen in der Verpackungs- und Etikettenproduktion.
Mittels Rasierklinge können dünne Materialien und Folienbahnen auf einfache Art und Weise getrennt werden. Die Schneidklinge wird durch einen Magneten geklemmt (Schnellwechselvariante) oder findet ihre Befestigung zwischen Aufnahmestiften. In gewissen Fällen kann ein beheizter Schnitt zum Versiegeln von Schneidkanten oder zur Erzielung höherer Schneidgeschwindigkeiten eingesetzt werden. Schobertechnologies liefert Standard-Klingenhalter kurzfristig. Sonderausführungen werden auf Anfrage konfiguriert & gefertigt.
Mechanischer Klingenhalter
Pneumatischer Klingenhalter
Werkzeuge und Aggregate
Flexible Integration in Ihre rotativen Verarbeitungsprozesse
Schoberechnologies Lösungen lassen sich nahtlos in Rotationsverarbeitungsanlagen integrieren – zum Nuten, Prägen, Schneiden, Stanzen, Übertragen und Siegeln. Abhängig von den Gegebenheiten vor Ort bieten wir zusätzlich Grundgestelle, Antriebe oder komplette Bearbeitungssektionen an. Jede Ausführung wird individuell auf Ihre Anforderungen abgestimmt und optimal in bestehende Prozesse eingebunden.

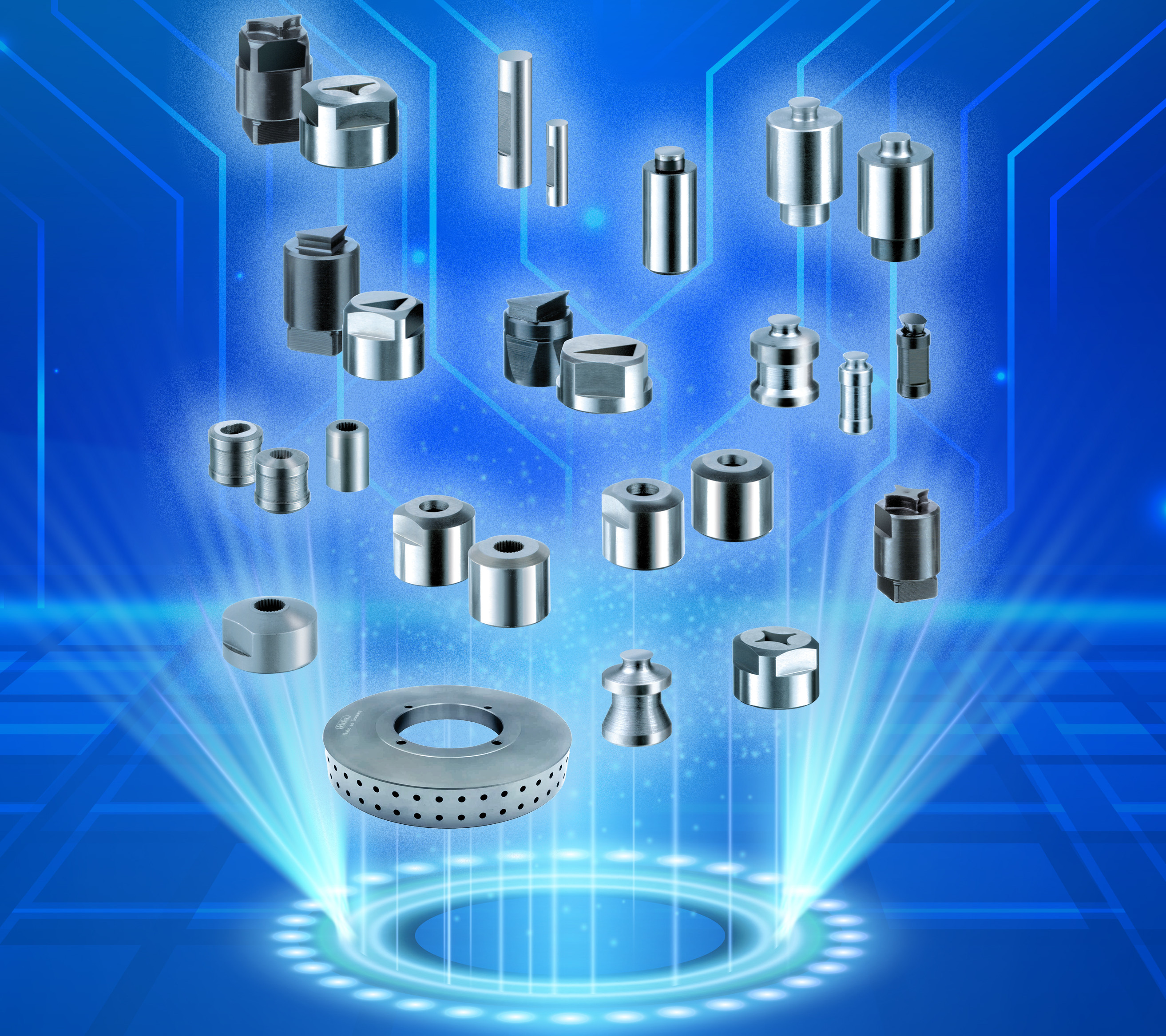

High-Quality-Ersatzteile
Stempel, Matrizenbüchsen, Kreismesser oder Perforierlinien
Bei uns erhalten alles was Sie zum hocheffizienten Schneiden und Perforieren benötigen. Wir haben nicht nur Stempel und Büchsen im unserem Sortiment, Sie können auch Ihre Werkzeuge bei uns ganz nachhaltig nachschärfen lassen.
Schauen Sie in unseren Online-Shop, denn hier können Sie jederzeit schnell und unkompliziert Ersatz- und Verschleißteile bestellen.
Ein Überblick über unsere leistungsstärksten und innovativsten Maschinen zum Schneiden und Perforieren

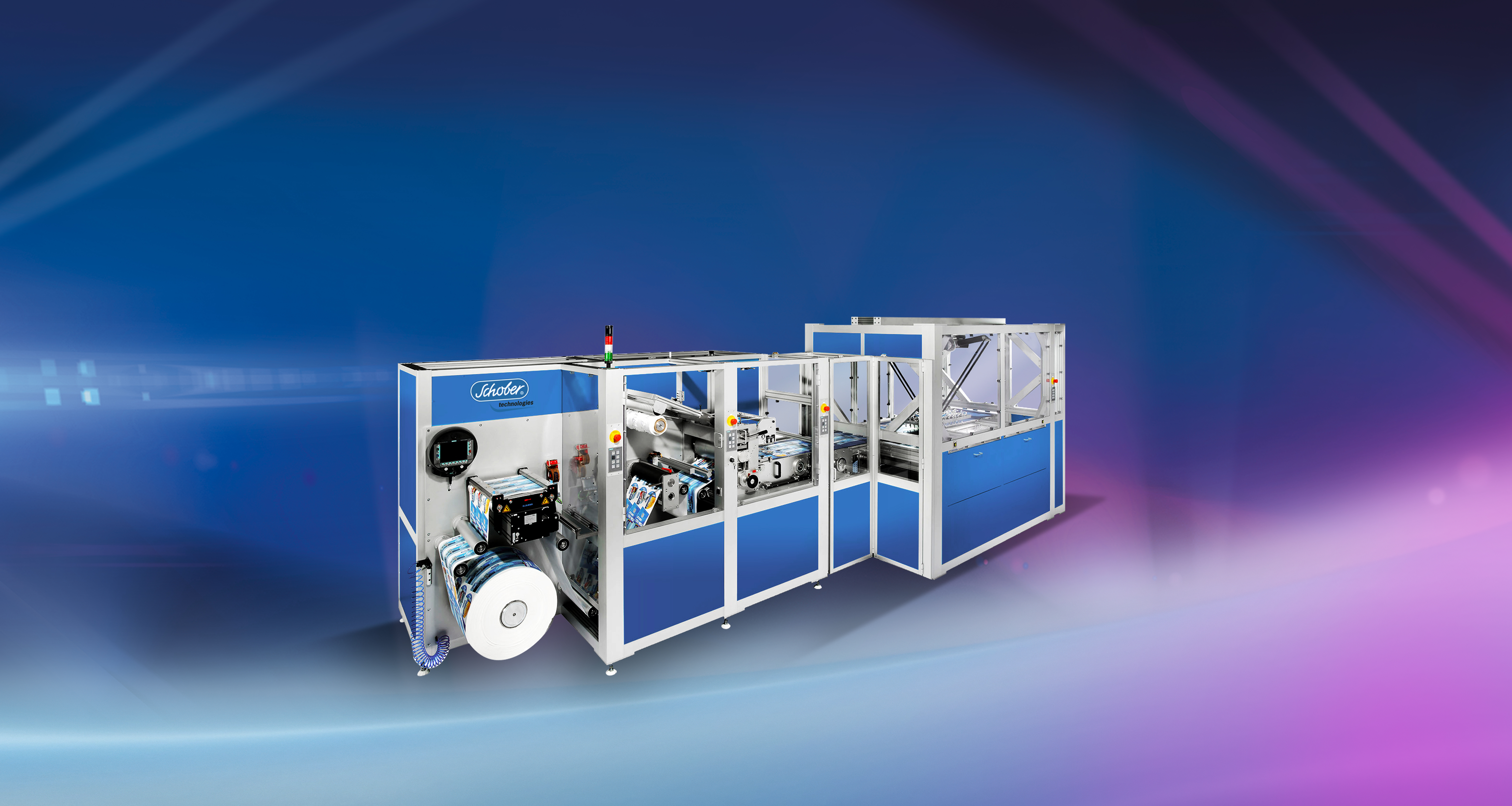

RSM IML – Schneid- und Stapelmaschine
Inmould Labels innovativ rotativ schneiden
Die Produktionsanlagen der Schobertechnologies RSM IML-Serie gehören zu den innovativsten und effizientesten Maschinen zur Herstellung von Inmould Labels.
Mehr erfahren
RSM HD – Formatvariable Nut- und Schneidmaschine
Faltschachteln effizient verarbeiten
Die neuen High-Tech Schobertechnologies-Maschinen der RSM HD-Serie wurden speziell für die Verarbeitung digital bedruckter Folien und Verpackungsmaterialien entwickelt wurde.
Mehr erfahren
